공식 홍보 영상：Intel Fab 32 웨이퍼 공장

Intel은 YouTube에서 동영상 하나를 공개 했습니다. 아리조나주 Fab 32웨이퍼 공장의 내부 일부와 웨이퍼, 프로세서의 제조과정등 입니다.

Fab 32은 Intel의 제 6번째 300mm 웨이퍼 공장이며, 제일처음 45nm 공정을 시작하기도 했지만 내년에 32nm 공정 또한  제일처음 도입하기도 합니다.

동영상과 관련된 자료로 말하자면,  Fab 32 전후로 총 투자액은 40억 달러를 넘어 섰으며, 3000명의 인부들이 2005년 8월 부터 시작해서 3년동안 완성했다고 합니다. 이 건설과정에서 1.9만톤의 철강과, 6.58만 입방미터의 콘크리트, 와이어는 914킬로미터 파이프는 120킬로미터 가 사용되었다고 합니다.

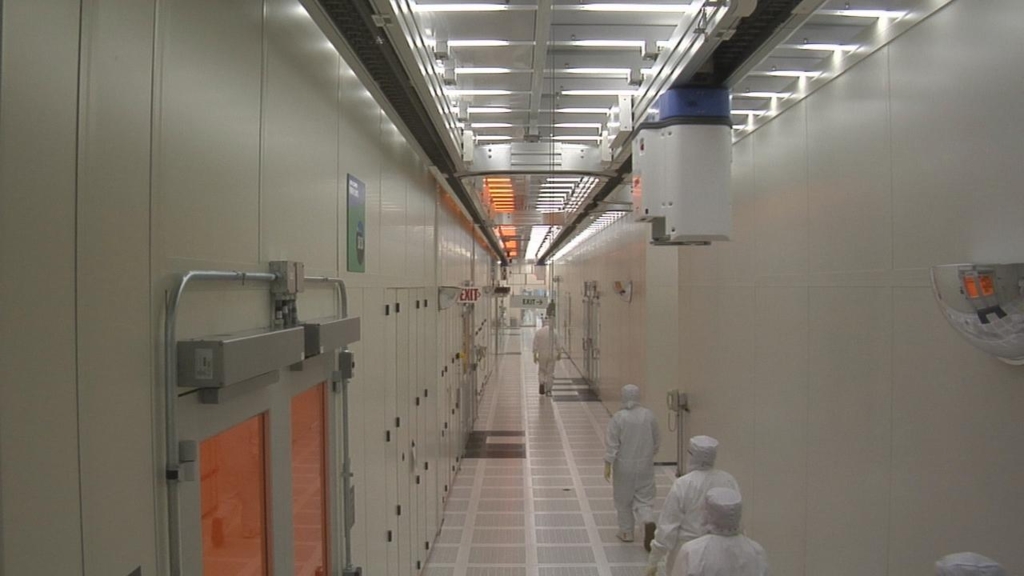

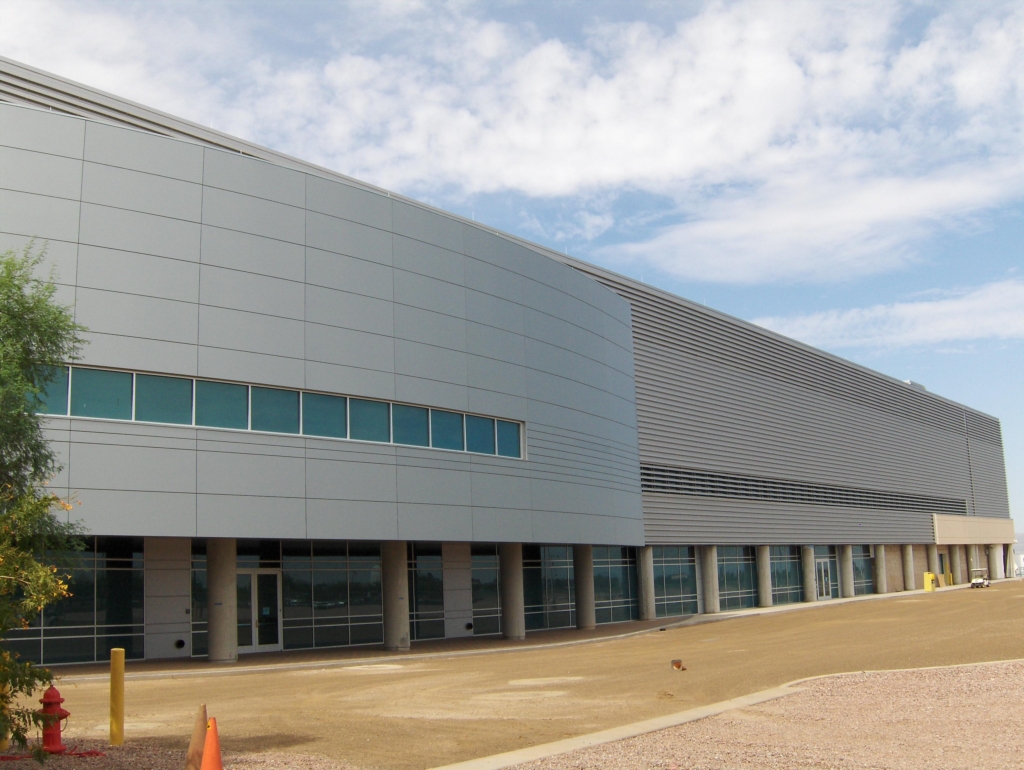

Fab 32가 차지하고있는 면적은 총 약 9.3만 평방미터 이며, 이 규모는 17개의 미국 럭비경기장과 맞먹는 규모 입니다. 그중 1급 클린룸의 면적은 1.7만 평방미터이며, 이것은 3개의 미국럭비경기장과 맞먹는 규모라고 합니다. 이런 대형 클린룸안에는 매 입방피트안에 0.5마이크로미터의 먼지가 초과되지 않아야 하며, 병원의 수술실과 비교해서 100배정도 더 깨끗해야 한다고 합니다.

이 동영상은 사람등의 마음을 격동시키고자 만든듯 합니다. 인텔이 얼마나 대단하든간에 이 동영상을 보면, 과학기술 발전이 이처럼 신속하다는 사실을 알수 있을 것입니다.
