현존하는 790GX 보드중 가장 저렴한 보드~!! 제트웨이 BA-230



현재 중국에서 가장 싼 790GX 메인보드가 있습니다.

바로 제트웨이의 BA-230 보드입니다.

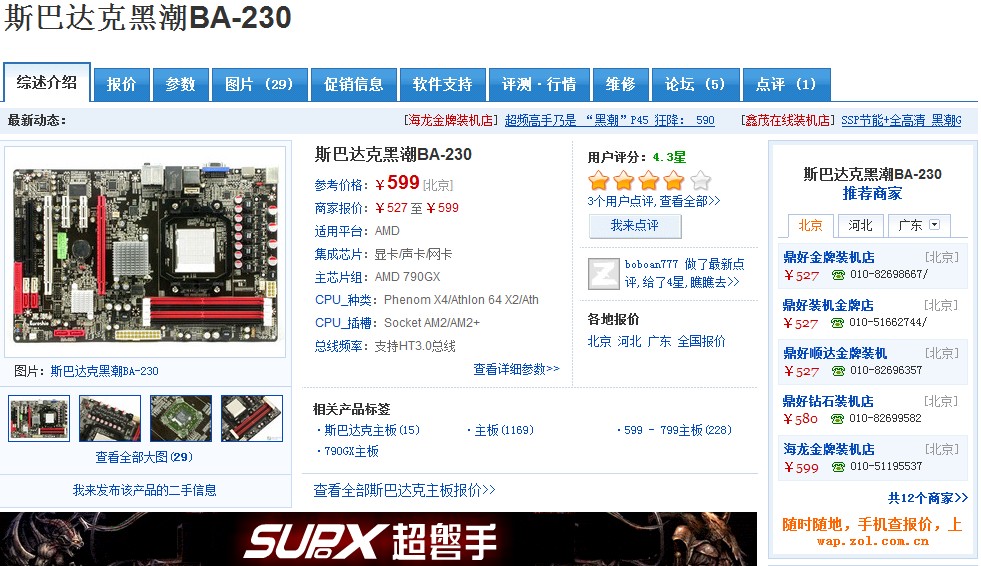

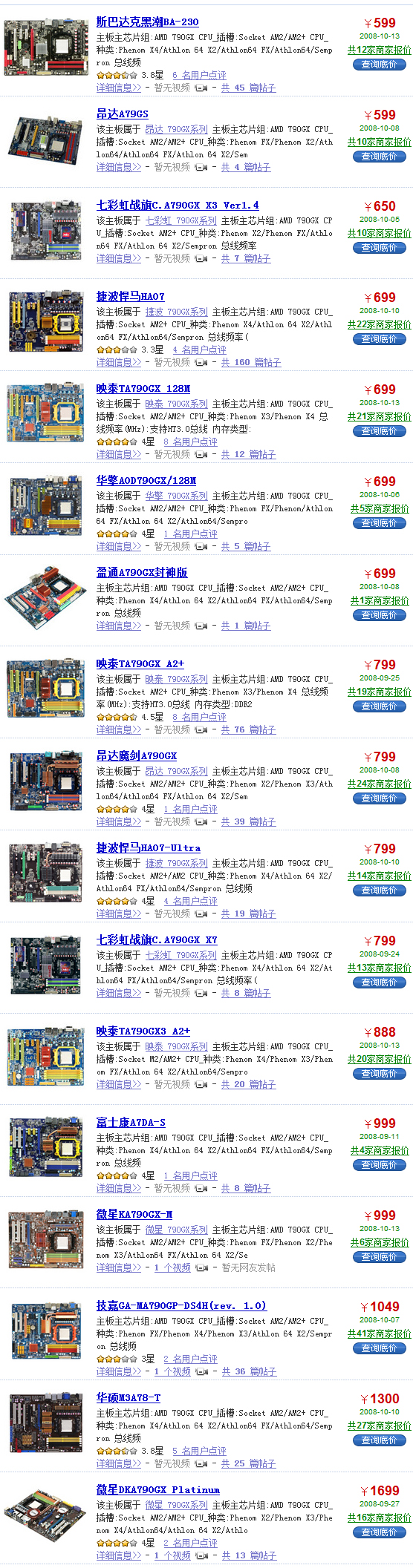

가격대가 최저가 ¥527 에서 최고가 ¥599 까지 형성되어 있습니다. (¥은 인민폐 기호)



아래스샷 클릭하면 커집니다.

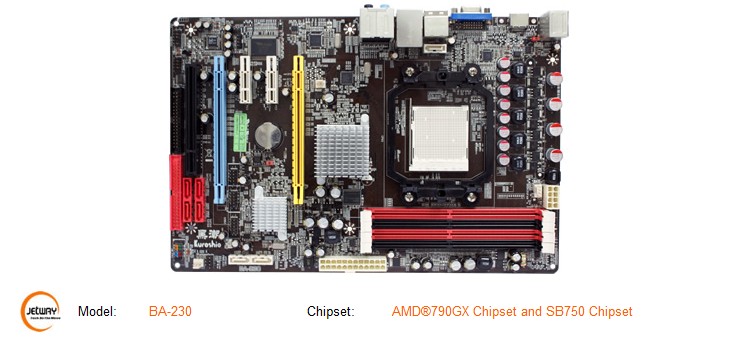

이보드의 스펙은 이렇습니다.


BA-230

  1. AMD™ 790GX Chipset and AMD™ SB750 Chipset
  2. Supports AMD AM2+ Phenom™/ AM2 Athlon64 series processors
  3. High-polymer solid electrolysis aluminum capacitors
  4. Integrated ATI Radeon HD 3300 GPU(For Directx 10)
  5. Support AMD OverDrive(AOD) Technology
  6. Support G.P.I Technology
  7. Supports ATI Hybrid CrossFire Technology
  8. Supports ATI CrossFireX Technology
  9. Supports Dual Channel DDR2 1066/800
  10. Integrated Serial ATA2 3Gb/s with RAID function
  11. Integrated Gigabit LAN and e-SATA
  12. Integrated ALC888 HD Audio CODEC with 8.0 CH
  13. Supports Blu-ray/Full HD DVD playback
  14. CPU Vcore 7-Shift/HDMI port/VGA port
  15. Ready for Windows® Vista™
  16. Integrated DDR2 128MB side port memory
  17. ATX Form Factor




메인보드 칩셋

집적 되어있는 칩셋 들 그래픽 칩셋 / 사운드 칩셋 / 랜 칩셋
메인 칩셋 AMD 790GX
칩셋 제조사 AMD
메인 칩셋 조합 AMD 790GX+SB750

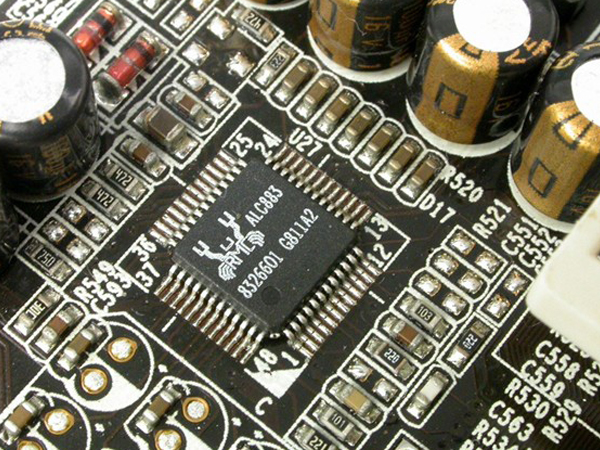

사운드 칩셋 Realtek ALC883 8채널 HD음향효과 칩셋

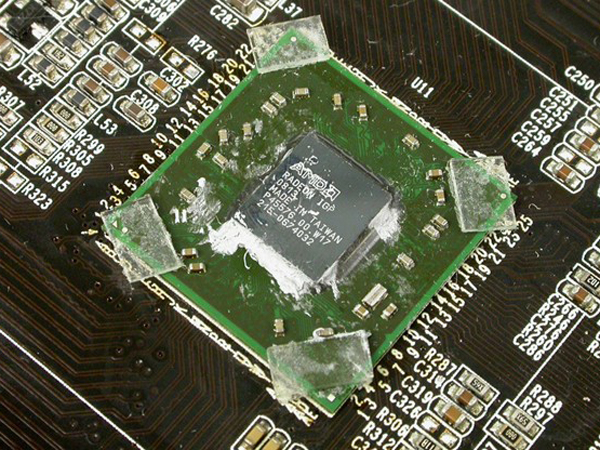

그래픽 칩셋 ATI Radeon HD3300 그래픽 코어

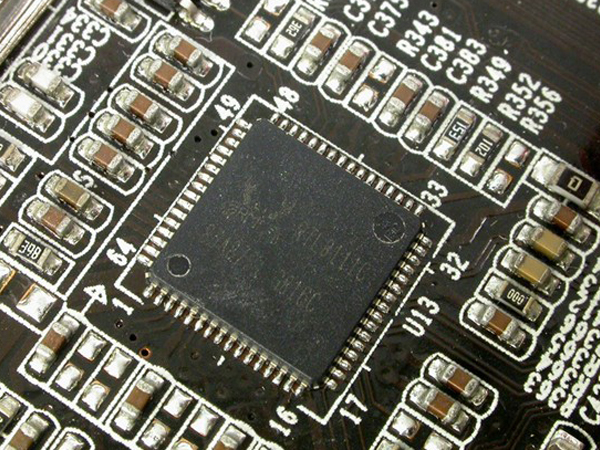

네트워크 칩셋 내장 Realtek RTL8111B 기가넷 칩셋

CPU규격

플랫폼 AMD
CPU 유형 Phenom X4 / Athlon 64 X2 / Athlon64 FX / Athlon64 / Sempron
CPU 지원 AMD Phenom X4 / Athlon 64 X2 / Athlon64 FX / Athlon64 / Sempron 프로세서를 지원
CPU 소켓 Socket AM2 / AM2+
CPU 지원 갯수 1개
대역폭(MHz) HT3.0을 지원

메모리 규격

메모리 지원 규격 DDR2
메모리 지원 듀얼채널 DDR2 1066/800/667 메모리 최대 8GB 용량 지원

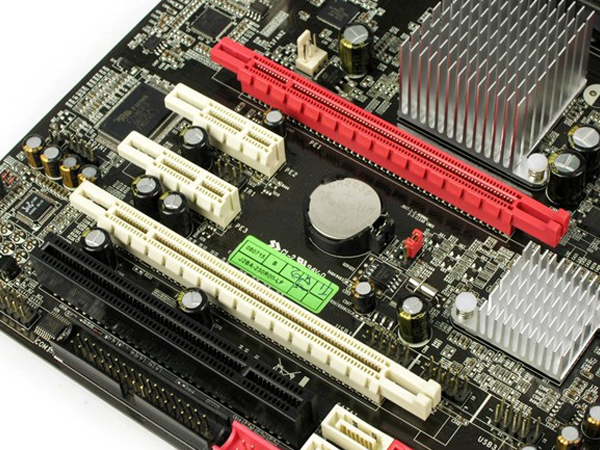

확장슬롯

그래픽 슬롯 2개의 PCI-E 2.0 16X
PCI 슬롯 1개의 PCI슬롯,2개의 PCI-E 1X
IDE 슬롯 1개의 IDE 슬롯
FDD 슬롯 1개의 FDD
SATA 슬롯 6개의 SATAII 슬롯

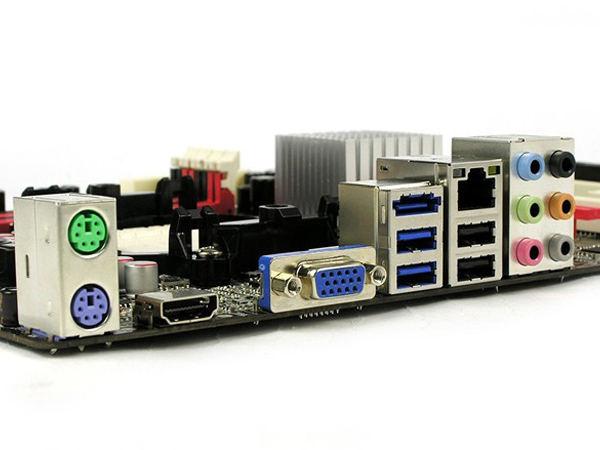

I/O 부분

USB 단자 8개의 USB2.0 단자
PS/2단자 PS/2 마우스 단자, PS/2 키보드 단자
기타 단자 1개의 eSATA 단자 / 1개의 RJ45 랜선 단자
그래픽 출력부 VGA단자 / HDMI 단자

메인보드 사이즈

메인보드 사이즈 ATX

소프트웨어

BIOS 성능 Hyper-CrossFireX(하이브리드 크로스파이어) 지원

기타 특징

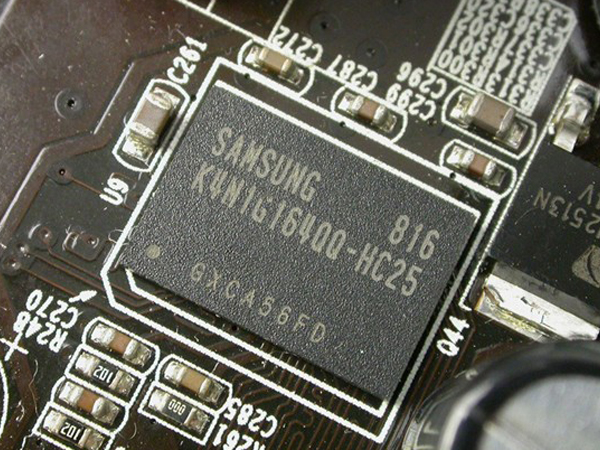

기타 특징 128MB DDR2 사이드 포트 그래픽 메모리 탑재

기타 사항

전원 커넥터 1개의 8구멍 커넥터, 1개의 24구멍 커넥터

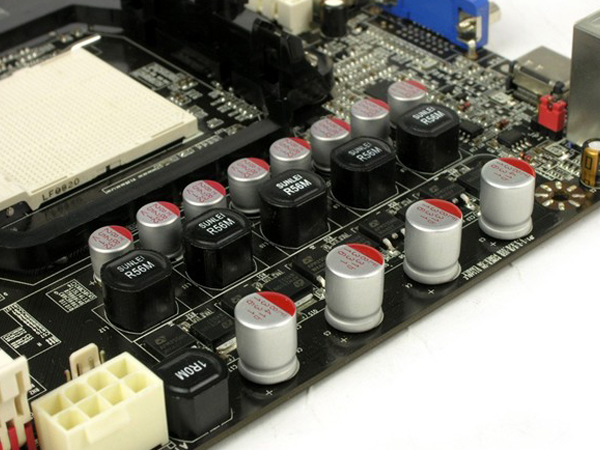

전원부 5 페이즈

첨부물

첨부물 설명서, 드라이버 CD, FDD / IDE 연결선, SATA 연결선, 백패널



또한, 이 메인보드는 제트웨이의 에너지 절약 기능인 G.P.I 를 지원합니다.

이 기능을 지원하는 보드는 아직까지 많지 않음.


짤방:유니텍


그럼 제트웨이의 G.P.I 에 대해서 살펴 봅시다.




에너지절약기술--G.P.I (Green Power Indicator)

G.P.I 기술은 Green Power Indicator의 약자로 에너지 절약 기술을 뜻합니다.
이것은 상당히 뚜렷한 에너지 절약 기술이며, 당신이 이 컴퓨터를 켰을때 이 기술을 사용한다면,당신이 컴퓨터 전체 사용 과정중 G.P.I 기술을 안켰을때랑 비교하면, 평균 10.5W의 전력을 덜 소모하게 됩니다. 당신이 매일 8시간동안 이 기술을 키고 컴퓨터를 사용한다고 치면, 1달이면 당신의 컴퓨터는 전기를 절약하는 것뿐만 아니라, 발전(發電) 과정중 에서 배출되는 CO2(이산화탄소) 배출량 또한 1.6Kg 가량을 감소시키게 됩니다. 1년이라면 CO2(이산화탄소)의 배출량을 19Kg 을 줄인다고 볼수 있겟습니다.
연구자료에 의하면 1그루의 나무는 매년 12Kg 가량의 이산화탄소를 소모한다고 합니다. 만약 당신이 G.P.I 기술을 1년동안 사용하게 된다면 1.6그루의 나무와 맞먹는 효과를 보여주게 되는 것입니다.

현재 우리의 일과 생활은 이미 컴퓨터에 상당히 의지하고 있습니다. 게다가 앞으로 컴퓨터의 사용량이 줄어들 가능성 또한 극히 적으며 이렇한 가정하에, G.P.I기술을 적용한 컴퓨터를 사용 한다면, 당신은 에너지절약을 통한 금전적인 절약 뿐만 아니라 우리가 살고있는 깨끗한 지구를 위한 환경보호에 작은 실천이 되는 것입니다.제트웨이는 약 1년간 200만 여개의 메인보드를 판매하고 있으며, 1년에 약 200만 여개의 나무를 심은 효과를 보고 있습니다. (이건 좀...개소리)

비록 위에서 말한 이 기술을 쓸수 있다고 해도,CPU의 최고클럭 및 최대 전력 사용시에 여전히 많은 페이즈의 전원부가 큰 전류를 지원해줘야 하는 상황 입니다. 그래서 발생되는 열과 고전압을 성능으로 맞바꾸고 있는 CPU 전원소모 형태를 보이고 있습니다.(현재 AMD의 AM2+ CPU로 이야기 하자면 유명 제조사들 거의다  3~5페이즈의 CPU / NB 전원부를 사용하고 있음.)
우리는 그래서 현재 가장 최대 소모율 CPU인 125W의 (HD985ZXAJ4BGH : 9850BE)를 가지고 설명해 보겟습니다.(제트웨이가 이 문장을 작성할 당시엔 아마 TDP 140W 9950BE가 출시되지 않았을 껍니다.)  CPU의 최대 클럭은 2500MHz 이며 CPU코어의 최대소모율은 전압 / 전류가 각각 1.300V / 80.1A 입니다. 하지만 이 CPU 의 최저 클럭이 (Cool'n'Quiet™) 1250MHz 으로 낮아 졌을땐 코어의 전력소모율은 전압 / 전류가 각각 1.050V / 39.4~8.06A 으로 낮아 집니다. 이때 이 두가지 상황에서 최대 전력소모율 차이는 약 12.3배가 되며, 이러한 엄청난 기술은 메인보드 차원에서 이루어질 수 있는 문제가 아닙니다. (AMD의 CPU차원에서 이루어지는 일) 또한 이렇한 성능 차이의 원인은 바로 전압이 성능으로 전환되는 효율문제 입니다.
보통 일반적으로 1페이즈 PWM가 책임지고 있는 전원이 5~20A 일때 약 85%정도의 전압이 성능으로 전환 됩니다. 이때 암페어가 대략 13A 일때 가장 최적의 성능을 보여주며, 20A를 초과했을 때에는 효과가 낮아 집니다. 그런데 오히려 적은양의 5A 일때는 성능이 더욱 낮아지고, 심지어 50% 까지도 떨어집니다.
저클럭 및 저전류를 사용하는 상황을 피하기위해 충분한 고전압으로 성능전환을 할수 있도록, 제트웨이(Jetway)는 G.P.I기술을 이용 했습니다.
CPU의 작업량이 높을때에 에너지절약 표시등(LED)이 자동으로 켜지며, CPU 작업량이 많지 않을 때 에너지절약 표시등(LED)이 자동으로 꺼지며, 이 표시등으로 에너지절약 진행 상황을 알수가 있습니다. 그리고 전부 솔리드 캐패시터를 사용하여 전압이 성능으로 전환될때 최적의 상태를 유지하도록 만들었습니다.



<제 생각에는 한마디로 캐패시터 최적의 조건인 13A를 메인보드 차원에서 유지 시켜주는 기술인 것 같습니다. 그래서 낭비되는 전력이 없게끔 하는 기술인 듯.>

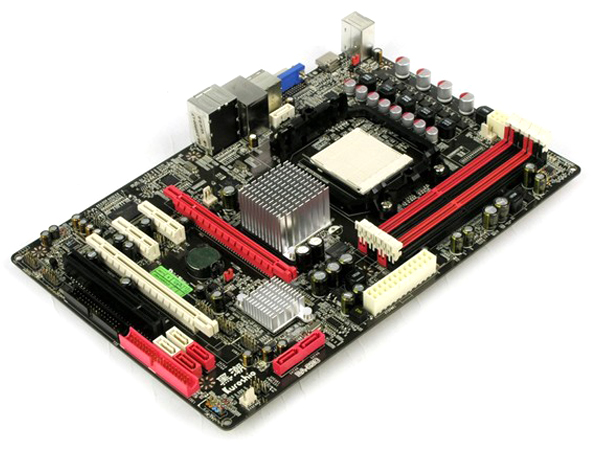

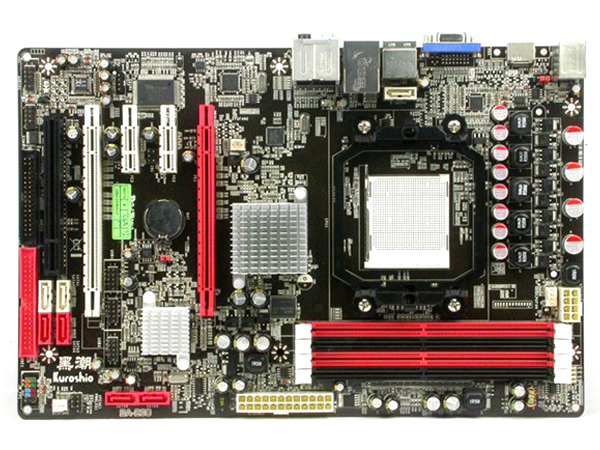

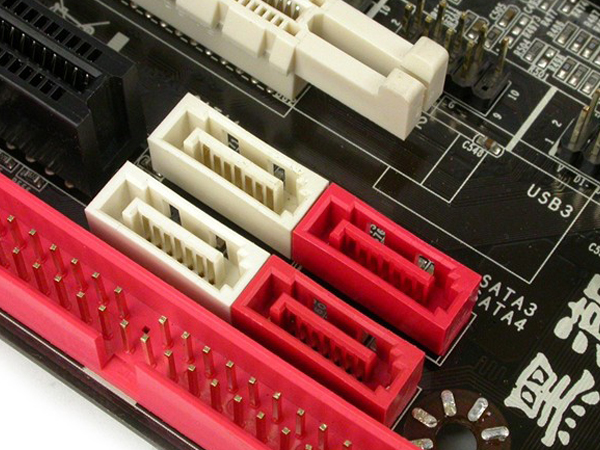

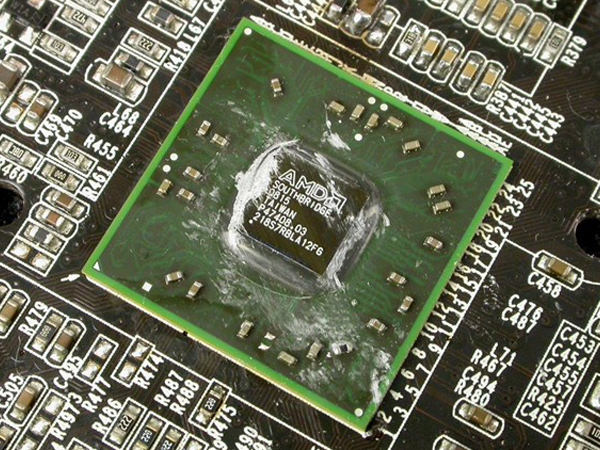

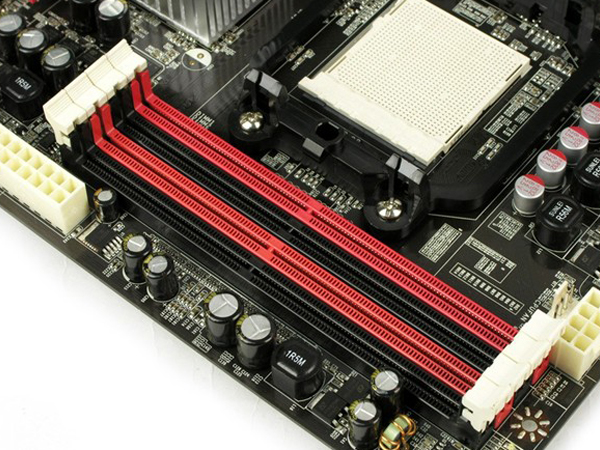

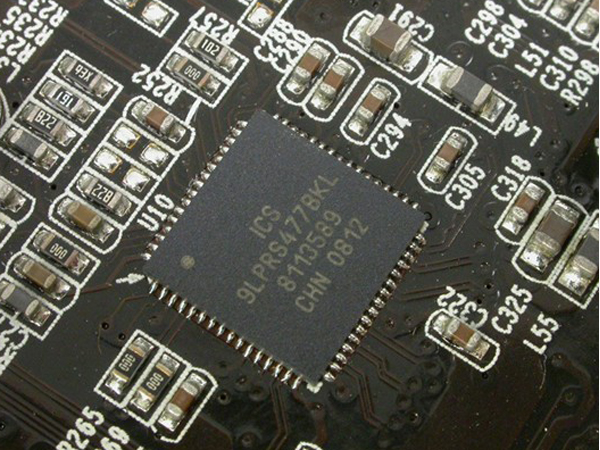

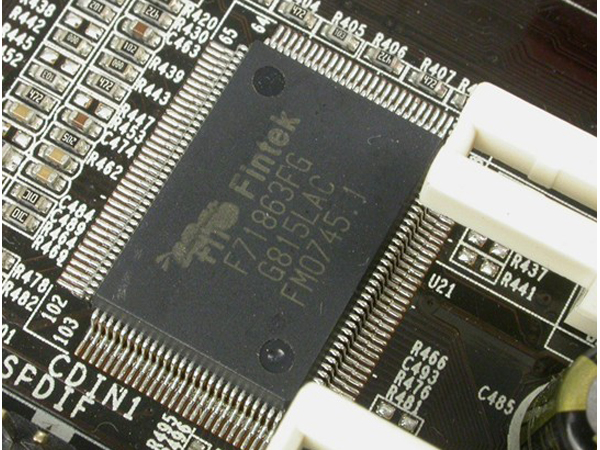

다음은 제트웨이 BA-230 메인보드의 상세한 사진들 입니다.

우리나라에도 저렴한 가격에 빨리 수입됐으면 좋겟습니다.


















2008-10-13

사진및 G.P.I 기술 원문 출처: zol.com.cn , http://www.jetway.com.tw//jw/GPI.asp
